LC Patch -kaapeli



FullAxs LC Patch Cord IP67 Vedenpitävä DX SM 4,8 mm kaapeli



Seuraavan sukupolven WIMAX- ja pitkäaikaisten evoluutiokuitu (FTTA) -yhteysmallit vaativat kestävää kaapelikokoonpanoja ulkokäyttöön . suoraa yhteyttä varten, näiden kaapelikokoonpanojen on kytkettävä suoraan optiseen lähetinvastaanottimiin laivasuunnittelun kautta ., liitinsuunnitteluun on oltava suuren suolerenssin mukainen, liitinsuunnitteluun liittyy. Z-suunta . Lisäksi FullAxs to LC Patch -johtoliittimen kuoren on sallittava helppo yhden käden pariutuminen . FullAxs-liitinjärjestelmä täyttää tämän vaatimuksen mukauttamalla suuren z-direction-toleranssin ja tarjoaa myös tämän käden asennuksen liitännäishoitoa, joka voi myös poistaa ja korvaa ja korvaa tämän Fuctaxs LC -korjauksen tarjoamisen, käyttäjät. Lähettäjät laipion leikkauksen läpi, joka eliminoi kokonaan tarpeen avata koko etäradioruudun, paljastaen sen sisällön vaarallisille sääolosuhteille . optiselle yhteydelle, liitinjärjestelmä sisältää teollisuusstandardien duplex LC -rajapinnan nopeaan paritteluun kaikilla LC-duplex-SFP-siirtäjillä .}}}}}}}}}}}}}}}}}



LC -laastaripyhän liittimen FullAxs voidaan suunnitella joko yhden moodin tai multimode -optisten lähetyssovellusten . Kaapelikokoonpano on tiukasti asennettu laipion läpi ja asetetaan suoraan optiseen lähetinvastaanottimeen, mikä tarjoaa suoran yhteyden WIMAX- ja LTE -laitteisiin FTTA -sovelluksessa .}}}}}}}}}

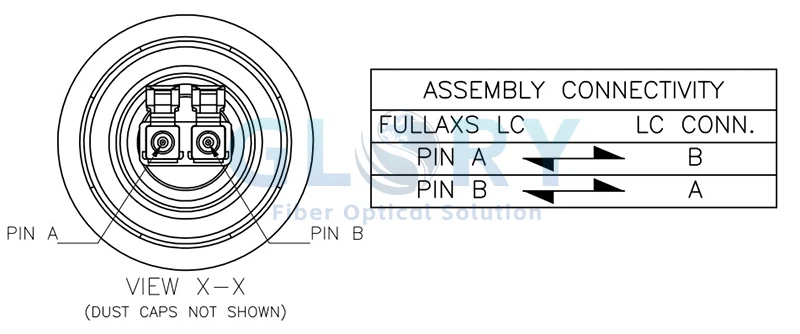

FTTA -kuitukaapelin kokoonpano:







Liittimen yläosa: 1 x LC-CP, yksitila

Liittimen alaosa: 1 x LC-dupleksi, yksitila

Kaapeli: Halogeeniton TPU, liekinestoaine, UV -kestävä UL1581, liekin hidastin



Kaapeli	2 kuidua
Kuitu	9/125 µm yhden moodin optinen kuitu
Vaimennuskerroin
Vähemmän tai yhtä suuri kuin 0,25 dB / km	Vähemmän tai yhtä suuri kuin 0,40 dB / km
Liittimet (sivu)	Lc- Duplex
Lisäysmenetelmä	Max . 0.30 db
Palautushäviö	typ . 55 db (UPC)
Liitin (B -puoli)	LC-Duplex
Lisäysmenetelmä	Max . 0.30 db
Palautushäviö	typ . 55 db (UPC



Mekaaniset tiedot:



Kaapelin halkaisija, takki	4,8 mm
Vähimmäisvuorauskaapeli
Asennus	20 mm
Käyttö	20 mm
Max . Vetolujuuskaapeli
Asennus	450 N
Pysyvä	300 N
Murskata	3000 N / 100 mm
Max . vetolujuusliitin
LC Duplex	70 N
Nostaminen/ vaihtoehto
Max . Vetolujuuden nostamisvaihtoehto RFE, joka perustuu kaapeleille enintään 100 metriä- max .	30 N



Ympäristötiedot:



Lämpötila -alue	-40 aste +70 aste (IEC 60794-1-2)
Lämpötila -alue	-40 aste +70 aste
Lämpötila -asennus	-20 aste +60 aste
Rouhi	vaatimusten mukainen
Pituus (m)	Toleranssit (MM)
L<=5	+/-50
5	+/-100
10	+/-200
20	+/- 500
L>50	+/-1000
Kaapelikokoonpanot, jotka ovat lisävariantteja, ovat saatavilla .



Ominaisuudet FullAxsille LC Patch -johdolle:



• Avaa laipio, jotta SFP: lle pääsee helposti
• Positiivinen palaute operaattorille, kun se on täysin paritettu
• Yhden käden pariutuminen
• Duplex LC -rajapinta
• Laipion leikkaukset mahdollistavat lähetin -vastaanottimen poistamisen laipion läpi (ei tarvitse avata RRH: ta lähetinvastaanottimen korvaamiseksi)
• Vahva bajonetin lukitus helppoa, nopeaa ja turvallista pariutumista varten
• FullAxs LC Patch -johdolle on saatavana multimode- ja yksi-
• Vedenpitävä, pöly- ja korroosiokestävä
• Laajennus RJ45: lle jne. .
• Plugissa on toleranssiton muotoilu, täysin ilmainen kelluva Z-akselissa
• Ei kaapeliakasta milloin tahansa asennuksen aikana tai sen jälkeen
• 100% testatut ja sarjoitetut kuitukokoonpanot
• Kentän asennettua versiota saatavilla



Sovellus:



• WiMax- ja LTE -tukiasemat
• Radiopäät (RRH)
• Teollisuus ulkossovellukset
• Robotiikka
• Ilmailutila ja puolustus
