Mikä on kuituoptinen patch-johto?
Nov 13, 2025| Kun puhumme{0}}nopeasta internetistä, datakeskuksista ja 5G:stä, keskitymme usein "aivoihin" ja "sydämiin", kuten reitittimiin ja kytkimiin. Kuitenkin, mikä varmistaa tarkan ja sujuvan tiedonkulun näiden "elinten" välillä, ovat näennäisesti merkityksettömät, mutta ratkaisevat kuituoptiset liitosjohdot. Ne ovat kuin verkkomaailman "kapillaareja"-hoikoja ja hauraita, mutta kantavat silti jylläävää tietovirtaa. Tänään paljastamme niiden takana olevat salaisuudet.
I,Mikä tarkalleen on kuitukaapeli?
Yksinkertaisesti sanottuna Fiber Patch Cable on kuituoptisen kaapelin pituus, jonka molemmissa päissä on liittimet ja joka on suunniteltu joustaviin liitäntöihin -ja-optisten laitteiden välillä. Se yhdistää laitteita, kuten optisia lähetin-vastaanottimia, kytkimiä ja palvelimia, ja lähettää tehokkaasti optisia signaaleja päästä toiseen.

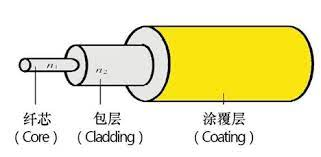

Tyypillinen kuitukaapeli koostuu kolmesta osasta:
Ydin: Ultra{0}}puhdas lasifilamentti, joka toimii valosignaalien varsinaisena reittinä.
Verhous: Ydintä ympäröivä materiaali, joka käyttää alempaa taitekerrointaan "vangitakseen" valon ytimen sisälle täydellisen sisäisen heijastuksen kautta.
Pinnoite: Kaapelin molemmissa päissä olevat "liittimet", jotka ovat tärkeitä tarkan kohdistuksen saavuttamiseksi.
II,Miksi kuitukaapelit ovat niin kriittisiä?
Saatat ihmetellä, kuinka paljon eroa yksinkertainen kaapeli voi tehdä? Vastaus on: poikkeuksellista!
Korkea suorituskyky: Kuparikaapeleihin verrattuna valokuitukaapelit tarjoavat erittäin suuren kaistanleveyden ja erittäin alhaisen signaalihäviön, joten ne ovat olennainen valinta 10G-, 100G- ja nopeampiin{2}}verkkoihin.
Joustavuus: Kuituoptiset liitosjohdot tekevät telineeseen asennettujen laitteiden liittämisestä, virheenkorjauksesta ja ylläpidosta uskomattoman helppoa, mikä poistaa fuusioliitoksen tarpeen.
Luotettavuus: Laadukkaat{0}}kuituoptiset patch-johdot varmistavat vakaat yhteydet ja vähentävät verkkokatkoksia, jotka johtuvat huonosta kontaktista tai liiallisesta katoamisesta.
Standardointi: Standardoidut liitintyypit mahdollistavat yhteentoimivuuden eri valmistajien laitteiden välillä, mikä luo perustan maailmanlaajuisille optisille verkoille.
III,Kuinka valita oikea kuitukaapeli? Avainkategorioiden ymmärtäminen
Oikean kuitukaapelin valinta edellyttää useiden ytimen mittojen huomioimista:
1. Kuitutilan mukaan: yksi-tila vs. monimuoto
Single{0}}mode Fiber Patch -kaapelit: niissä on erittäin ohut ydin, mikä mahdollistaa vain yhden valotilan kulkemisen. Tärkeimmät ominaisuudet: Erittäin pitkät lähetysetäisyydet (jopa kymmeniä tai satoja kilometrejä), erittäin suuri kaistanleveys. Käytetään ensisijaisesti televiestinnässä, kaukoliikenneverkoissa{3}}ja CATV:ssä.
Multimode Fiber Patch -kaapelit: Niissä on paksumpi ydin, mikä mahdollistaa useiden valotilojen kulkemisen samanaikaisesti. Tärkeimmät ominaisuudet: Lyhyemmät lähetysetäisyydet (yleensä jopa 500m-2km), alhaisemmat kustannukset. Käytetään laajasti datakeskuksissa, yritysten lähiverkoissa ja tallennusalueverkoissa (SAN).
2. Liitintyypin mukaan: Tunne "pistokkeet"
Liittimet ovat patch-kaapelin "kasvot". Yleisimpiä tyyppejä ovat:
LC-tyyppi: Pieni neliönmuotoinen duplex-liitin. Tärkeimmät ominaisuudet: Kompakti koko, suuri porttitiheys. Yleisin valinta nykyaikaisiin palvelinkeskuksiin ja{2}}suurtiheyksiin sovelluksiin.
SC-tyyppi: Neliönmuotoinen työntö{0}}vetomuoto. Tärkeimmät ominaisuudet: vakaa yhteys, korkea kustannus-tehokkuus. Käytetään yleisesti LAN- ja Fiber to the Home (FTTH) -asennuksissa.
FC-tyyppi: Pyöreä kierrerakenne. Tärkeimmät ominaisuudet: Erittäin tukeva liitäntä, erinomainen tärinänkestävyys. Käytetään pääasiassa testauslaitteissa ja tietoliikennevälinehuoneissa.
ST-tyyppi: Pyöreä bajonettiliitin. Tärkeimmät ominaisuudet: Löytyy yleisesti vanhemmista verkoista, korvataan vähitellen LC- ja SC-tyyppisillä liittimillä.
MTP/MPO-tyyppi: Moniytiminen yhden-yksikön liitin. Tärkeimmät ominaisuudet: Voi yhdistää 12, 24, 48 tai useampia kuituja samanaikaisesti. Suunniteltu korkean-tiheyden 40G/100G+ palvelinkeskuksiin.
3. Puolan tyypin mukaan: Keskity yhteyden suorituskykyyn
Tämä määrittää paluuhäviön (signaalin heijastuksen) liitäntäpisteessä:
PC: Fyysinen kosketus, hieman kaareva päätypinta. Yleisin tyyppi.
UPC: Ultra Physical Contact, jossa selvempi kaarevuus paremman palautushäviön saavuttamiseksi kuin PC. Käytetään digi-TV:ssä, puhelimissa ja datajärjestelmissä.
APC: Kulmassa oleva fyysinen kontakti, 8 asteen kulmassa oleva päätypinta, tyypillisesti vihreä. Se ohjaa heijastuneen valon verhoukseen eikä takaisin lähteeseen, jolloin saadaan pienin paluuhäviö. Kriittinen FTTH-, CATV- ja muiden analogisten signaalien sovelluksille.
IV,Kuituliitoskaapeleiden ydinsovellusskenaariot
Palvelinkeskusten sisällä: Palvelinten yhdistäminen kytkimiin, muodostaen taustalla olevan reitin datatulviin.
Kuitu--kotiin-(FTTH): Optisen signaalin välittäminen palveluntarjoajan laitteista suoraan kotisi ONT/modeemiin.
Lähiverkon (LAN) kaapelointi: Nopeiden{0}}runkoverkkoyhteyksien tarjoaminen toimistorakennuksen eri kerrosten ja osastojen välillä.
Tietoliikenneverkot: Solutornien ja runkoverkkolaitteiden yhdistäminen.
Turvallisuus ja valvonta: Terävä{0}}tarkkuuden videosignaalien lähettäminen pitkiä matkoja ilman häiriöitä.
Johtopäätös: Valitse oikeat "kapillaarit" tehostaaksesi verkkoasi
Kuitukaapelit ovat paljon enemmän kuin yksinkertaisia johtoja; ne ovat tehokkaan ja luotettavan nykyaikaisen optisen verkon perusta. Niiden tyyppien, liittimien ja sovellusten ymmärtäminen on ratkaisevan tärkeää verkon suunnittelun, käyttöönoton ja ylläpidon kannalta.
Kun valitset, muista aina:
Pitkä-etäisyys, suuri-kaistanleveys? Valitse yksittäinen-tila.
Lyhyt-etäisyys, korkea-suorituskykyinen kustannus-tehokkuus? Valitse monitila.
Korkea tiheys? Valitse LC. Nopeat-rinnakkaislinkit? Valitse MTP/MPO.
Suorituskykyisiä{0}}digitaalijärjestelmiä? Valitse UPC. Analogiset signaalit? APC vaaditaan.
Laadukkaisiin{0}}yhteensopiviin kuitukaapeliin sijoittaminen on investointi koko verkkojärjestelmäsi terveyteen ja tulevaisuuteen. Ne varmistavat esteettömän "veren" tiedonkulun, jolloin yrityksesi voi toimia tiedon supervaltatien kärjessä.
