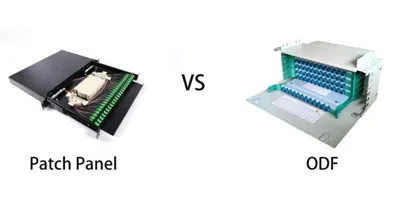

Beyond the Surface: Miksi ODF on enemmän kuin vain iso paikkapaneeli
Mar 27, 2026| Mitä Patch Panel tekee: Näkyvä käyttöliittymä
Tavallisella kuituoptisella liitospaneelilla on kohdennettu,{0}}tarkoin määritelty tehtävä: päättäminen ja risti{1}}yhteys.
Se on modulaarinen paneeli, jonka korkeus on tyypillisesti 1U tai 2U ja joka on suunniteltu sopimaan tavalliseen 19-tuumaiseen laitetelineeseen. Sen pääkomponentit ovat sovitinportit-LC, SC, MPO tai muut liitintyypit-, jotka on asennettu etupaneeliin. Paneeliin menevät kaapelit päätetään näihin portteihin, mikä luo selkeän, organisoidun käyttöliittymän, johon teknikot voivat kytkeä liitäntäjohdot laitteiden kytkemiseksi.
Mitä patch-paneeli yleensä sisältää:
• Sovitinportit ristiin{0}}yhteyttä varten
• Kaapelin peruskiinnitys
• Kompakti, tilaa{0}}tehokas muoto
Mitä patch-paneeli ei yleensä sisällä:
• Pysyvä jatkossuoja syöttökaapeleille
• Järjestetty löysä säilytystila ylimääräiselle kuidulle
• Sisäänrakennettu{0}}kiinnitys PLC-jakajille
• Moni-kaapeliläpivientien tiiviste halkaisijaltaan suurille-kaapeleille
• Skaalautuva kapasiteetti yli kiinteän portin määrän
Yksinkertaisissa ympäristöissä,-kuten yksittäinen laiteteline palvelinkeskuksessa tai pieni tietoliikennekaappi-, paikkapaneeli on usein oikea työkalu. Se tarjoaa puhtaan käyttöliittymän ilman tarpeetonta monimutkaisuutta.
Mutta kun patch-paneelia käytetään roolissa, joka vaatii enemmän, rajoitukset näkyvät nopeasti.
Mitä ODF tekee: Täydellinen järjestelmä
ODF ei ole yksittäinen komponentti. Se on kehys-täydellinen järjestelmä, joka on suunniteltu hallitsemaan kuidun koko elinkaarta keskusverkkosolmussa. Kun kytkentäpaneeli tarjoaa liitäntäpisteen, ODF tarjoaa kodin.
Tässä on viisi ominaisuutta, jotka erottavat ODF:n pohjimmiltaan korjauspaneelista:
1. Integroitu jatkossuojaus
Kaikissa ulkopuolisissa laitosverkoissa keskustoimistoon tai jakelupisteeseen tulevat syöttökaapelit on liitettävä pysyvästi liittimiin, jotka yhdistetään sovitinportteihin. Nämä liitokset ovat kriittisimmät-ja haavoittuvimmat{2}}pisteet verkossa.
Patch-paneelissa ei ole mahdollisuutta jatkoksiin. Jatkokset on tehtävä muualla, usein erillisissä jatkoskoteloissa, jotka on asennettu jonnekin telineeseen, jolloin syntyy irrallinen ja sotkuinen asennus.
ODF sisältää kuitenkin erilliset jatkosalustat, jotka on rakennettu suoraan runkoon. Nämä lokerot suojaavat jokaista liitoskohtaa lämpökutistuvilla-holkilla, järjestävät ne helpommin tunnistamista varten ja suojaavat ne tärinältä ja liikkeeltä. Tuloksena on puhdas, integroitu ratkaisu, jossa liitos ja päättäminen toimivat yhdessä yhdessä järjestelmässä.
2. Slack Fiber Storage
Kuituoptiset kaapelit eivät koskaan ole täsmälleen oikean pituisia. Aina on ylimääräistä löysyyttä, joka on varastoitava-huolellisesti kierrettynä, suojattava taittumiselta ja säilytettävä oikealla taivutussäteellä, jotta vältetään signaalihäviöitä aiheuttavat mikro{2}}taivutukset.
Patch-paneelissa ei ole tilaa löysälle säilytystilalle. Ylimääräinen kuitu kiertyy löysästi telineen taakse, usein teipataan tai sidotaan vetoketjulla tavalla, joka rikkoo taivutussäteen vaatimuksia.
ODF:ssä on sisäänrakennettu löysä säilytys. Kelat, ohjaimet ja omistetut säilytysalustat antavat teknikot kelaamaan ja kiinnittämään ylimääräisen kuidun siististi, säilyttäen oikean taivutussäteen ja suojaamalla kuitua tulevilta käsittelyvaurioilta.
3. Integroitu jakajakiinnitys
FTTH- ja FTTx-verkot luottavat PLC-jakajiin jakaakseen yhden optisen signaalin useille käyttäjille. Nämä jakajat -olipa sitten 1x2, 1x4, 1x8, 1x16 tai 1x32 - on sijoitettava, suojattava ja järjestettävä jakelupisteessä.
Patch-paneelissa ei ole jakajia. Ne asennetaan usein ulkopuolelta kiinnikkeillä tai jätetään yksinkertaisesti löysäksi kaappeihin, mikä luo sotkua ja lisää vaurioiden riskiä huollon aikana.
ODF sisältää erilliset jakajan kiinnityspaikat, jotka on suunniteltu pitämään tukevasti tavallisia PLC-jakajamoduuleja. Halkaisijat liukuvat paikoilleen kuten sovitinpaneelit luoden puhtaan, ammattimaisen asennuksen, jota on helppo ylläpitää ja skaalata.
4. Ammattimainen kaapeliläpivientien hallinta
Keskusjakelupisteessä useita suuria{0}}halkaisijaltaan suuria syöttökaapeleita tulee runkoon laitoksen ulkopuolelta. Näissä kaapeleissa on merkittäviä vetolujuusosia (teräs- tai aramidlankaa), ja ne on ankkuroitava kunnolla, jotta jännitys ei pääse tunkeutumaan sisällä oleviin herkkiin kuituihin.
Patch-paneelissa on tyypillisesti pieniä kaapelin läpivientejä, joissa on minimaalinen vedonpoisto-, joka riittää sisätilojen jumpperikaapeleille, mutta ei ulkopuolisille kasvien syöttökaapeleille.
ODF on suunniteltu tukevilla kaapeliläpivientijärjestelmillä. Raskaat-puristimet, tiivistysläpiviennit ja erityiset lujuusosien kiinnityskohdat varmistavat, että jokainen sisään tuleva kaapeli on ankkuroitu kunnolla, tiivistetty pölyltä ja kosteudelta ja suojattu vetovoimilla.
5. Skaalautuva kapasiteetti
Patch-paneelissa on kiinteä porttitiheys: 24 porttia 1U:ssa, 48 porttia 2U:ssa. Jos tarvitset lisää kapasiteettia, lisää toinen paneeli-ja toinen ja toinen-luoda pinon erillisiä yksiköitä erillisillä kaapeliläpiviennillä ja erillisellä hallinnalla.
ODF on suunniteltu skaalautuvaksi. Modulaariset alustat, vaihdettavat sovitinpaneelit ja laajennettavat kehykset mahdollistavat kapasiteetin kasvattamisen 24 kuidusta 144:stä, 288:aan tai jopa useampaan-yhdessä, yhtenäisessä järjestelmässä. Kun kapasiteetin tarve kasvaa, lisäät moduuleja, et uusia kehyksiä.
Miksi erolla on merkitystä käytännössä
Patch-paneelin valitseminen, kun todella tarvitset ODF:tä, johtaa lukuisiin toimintaongelmiin:
• Suojaamattomat liitokset{0}}alttiina pölylle, kosteudelle ja vahingossa tapahtuville häiriöille
• Löysät kuidut kierretty sattumanvaraisesti-luoen mikro-taivutuksia, jotka heikentävät signaalin laatua
• Teipillä tai vetoketjuilla kiinnitetyt halkaisijat{0}}kunnossapidon painajainen odottamassa tapahtumaansa
• Kaapelin sisääntulokohdat ovat avaamattomia,{0}}jotta pöly, kosteus ja jopa tuholaiset pääsevät sisään
• Kapasiteetin laajennukset vaativat kokonaan uusia kehyksiä,{0}}jotka luovat ristiriitaisia laitteita
Nämä pikanäppäimet eivät säästä rahaa. Ne siirtävät kustannuksia ennakkohankinnoista pitkäaikaisiin toimintoihin: toistuvat viat, pidemmät vianetsintätunnit, suurempi palvelun keskeytymisriski ja mahdolliset infrastruktuurin vaihdot, joita ei koskaan suunniteltu todelliseen tehtäväänsä.
Käytännön peukalosääntö
Käytä Patch Panelia, kun päätät kaapeleita yhteen telineeseen tai kaappiin, jossa kaikki jatkokset, löysä säilytys ja halkaisu hoidetaan muualla-yleensä erillisessä ODF- tai jatkoskotelossa.
Käytä ODF:ää, kun hallitset verkko-osan keskusjakelupistettä,{0}}jossa syöttökaapelit tulevat ulkopuolelta, tehdään jatkokset, jakajat sijaitsevat ja kuidut järjestetään pitkäaikaista palvelua varten- useisiin alavirran kohteisiin.
Lyhyesti:Patch-paneeli on komponentti, joka on suunniteltu tiettyyn rajoitettuun rooliin. ODF on järjestelmä, joka on suunniteltu toimimaan kuitujakeluverkostosi sydämenä.
